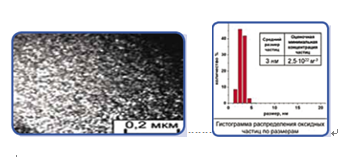

В институте физики металлов УрО РАН разработана новая, имеющая важнейшее значение для российской атомной энергетики на быстрых нейтронах (реакторы типа БН-600, БН-800) технология создания обладающих рекордной жаропрочностью и стойкостью к нейтронному облучению дисперсно-упрочненных оксидами сталей для ТВЭЛов (патент РФ № 2307183). При формировании пересыщенного кислородом твердого раствора путем механического легирования вместо труднорастворимых оксидов иттрия с высокой энергией межатомной связи используются малоустойчивые оксиды железа. Скорость ползучести новой ДУО-стали при 7500С и напряжениях 120-260 МПа в 10 раз меньше, чем стали ЧС-68, используемой в настоящее время в реакторах типа БН-600.
Преимущества новой технологии заключаются в уменьшении степени и длительности деформации, необходимой для растворения оксидов; уменьшении неконтролируемого легирования стали при деформации; повышении стойкости инструмента и снижении энергозатрат.
