в работе сообщается о синтезе высокопрозрачной керамики из Nd³⁺:Y₂O₃, в которую для разупорядочения кристаллической структуры вводились добавки 6 мол.% ZrO₂ 25 мол.% Sc₂O₃ или Lu₂O₃. Исходным материалом служили нанопорошки со средним размером 10-15 нм. Их компактирование производилось методом одноосного статического прессования с ультразвуковым воздействием на наночастицы. давление прессования составляло 200 МПа, мощность ультразвукового генератора – 1,5 кВт. Показано, что при замещении Y изовалентными ионами Sc и Lu, а также гетеровалентными ионами Zr уменьшается содержание пор и размеры кристаллитов.

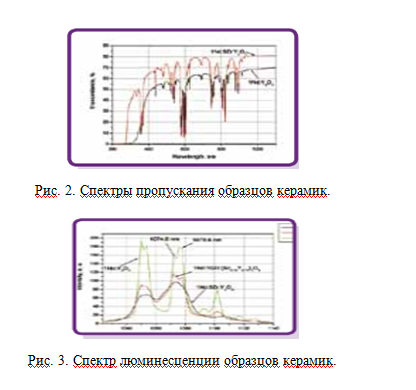

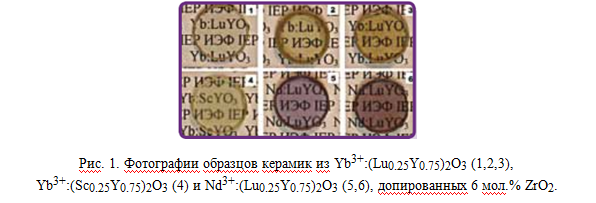

Синтезированы новые оптические материалы Nd³⁺:(Lu_0.25Y_0.75)₂O₃+6 мол.% ZrO₂, Nd³⁺:(Sc_0.25Y_0.75)₂O₃+6 мол.% ZrO₂, Yb³⁺:(Sc_0.25Y_0.75)₂O₃+6 мол.% ZrO₂ (рис. 1) с разупорядоченной кристаллической структурой. В таких керамиках достигнут коэффициент пропускания 82,2 % при их толщине 2,5 мм (рис. 2). Показано, что при разупорядочении кристаллической структуры уширение спектральной полосы ⁴F_3/2→⁴I_11/2 иона Nd³⁺ возрастает с 11 до 40 нм (рис. 3). Создание таких материалов важно для разработки фемтосекундных лазеров, в которых длительность генерации обратно пропорциональна ширине перехода.
