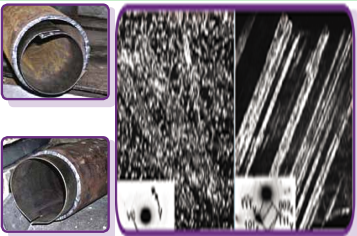

В Институте физики металлов УрО РАН разработан не имеющий аналогов в России и за рубежом новый класс интеллектуальных высокопрочных аустенитных нержавеющих сталей с управляемым эффектом памяти формы (ЭПФ), обеспечиваемым наноструктурированным эпсилон-мартенситом и дисперсными карбидами ванадия. Форма изделия восстанавливается после холодной деформации и последующего нагрева до 200-400^ОС за счет обратимого мартенситного превращения. На заводах Урала выплавлены предложенные стали и изготовлен листовой прокат шириной 1000 мм и толщиной 2,5 мм.

Возможность выплавки и прокатки ЭПФ-сталей на воздухе обеспечивает простоту изготовления и высокую технологичность производства. А уникальное сочетание свойств: проявление ЭПФ после малой (5%) деформации, управление величиной ЭПФ от 0 до 3 % с помощью термической обработки; высокие прочность и пластичность (предел прочности – до 1,5 ГПа, предел текучести – до 1,1 ГПа, относительное удлинение - до 30 %;) - позволяют применять их для безсварочного соединения стальных труб, герметизации дефектных участков обсадных труб нефтяных скважин, как рабочие тела тепловых сенсоров.
