Разработаны новые активные электроды для электрохимических устройств на основе оксидных твердых электролитов (топливных элементов, электролизеров для получения чистого водорода и кислорода и др.): кислородные – на основе манганита и феррито-кобальтита и топливные–никелькерметные с использованием нанопорошков CuO и NiO.
Электроды универсальны, могут использоваться как с традиционными электролитами на основе диоксида циркония, так и с электролитами нового поколения – на основе оксида церия или галлата лантана.
Разработка выполнена совместно с Институтом электрофизики УрОРАН.
ПРЕИМУЩЕСТВА
• Высокая электрохимическая активность.
• Могут эффективно работать, начиная с 500ОС и выше.
• Имеют высокие удельные характеристики.
• Позволяют работать с высокими плотностями тока (до 1 А/см2) при перенапряжении до 100 мв.
• Имеют подтвержденный ресурс работы свыше 2000 часов.
• Позволяют реализовать удельные мощности 0,5-0,7 Вт/см2, существенно снизить энергозатраты и повысить к.п.д. энергоустановок.
Электронные микрофотографии катода 99 масс.% La0,6Sr0,4Fe0,8Co0,2O3 + 1 масс.% CuO.

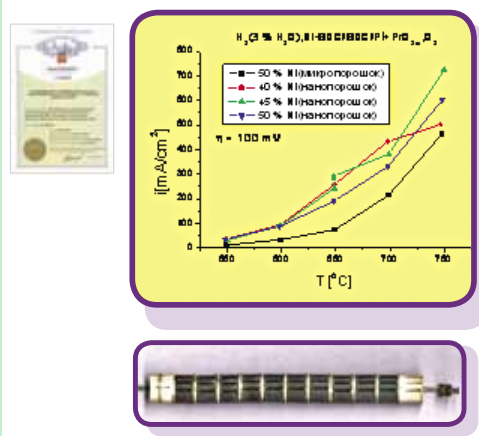

Температурные зависимости скорости окисления водорода на никелькерметных анодах. Аноды с нанопорошком Ni припечены при 1200ОС без предварительного синтеза.
